    一、蒸汽快速扩散器_SQK系列扩散器_蒸汽扩散器概述

  在许多蒸汽加湿的应用领域,经常有下列要求:

  1、蒸汽加湿量要求较大,而吸收距离却要求很短;

  2、空调箱内空气送风温度低、湿度大,而蒸汽吸收距离却要求很短;



蒸汽快速扩散器



  蒸汽快速扩散器接通外部饱和蒸汽源,蒸汽进入蒸汽分配集管,经内部减速装置实现汽水的初部分离。然后进入蒸汽分配支管,

  由于分配支管和蒸汽喷嘴的特殊设计,确保只捕捉干蒸汽,从而实现汽水的二次分离,干燥蒸汽从喷嘴喷出进行加湿,冷凝水则

  汇集至冷凝水集管,经冷凝水排放管排出。

  二、蒸汽快速扩散器型号编制说明

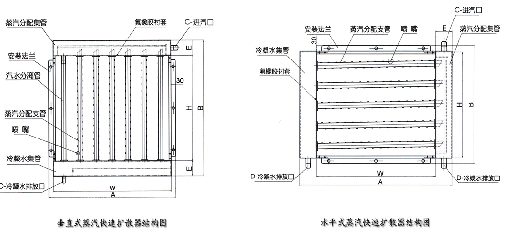

  S(手动型蒸汽快速扩散器) V喷杆垂直布置

  SQC(电磁型蒸汽快速扩散器) K——W * H —— N ——

  D(电动型蒸汽快速扩散器) H喷杆水平布置

  SQSK--奥特思普蒸汽快速扩散器

  H--蒸汽快速扩散器总高(mm)

  W--蒸汽快速扩散器总宽(mm)

  N--蒸汽分配支管数目

  空调箱宽度 > 1.5倍空调箱高度时,选用水平式;

  空调箱宽度≤ 1.5倍空调箱高度时,选用垂直式。

  三、蒸汽快速扩散器_SQK系列扩散器_蒸汽扩散器特点

  1、蒸汽分配集管内部独特的蒸汽减速设计,确保良好的汽水分离。

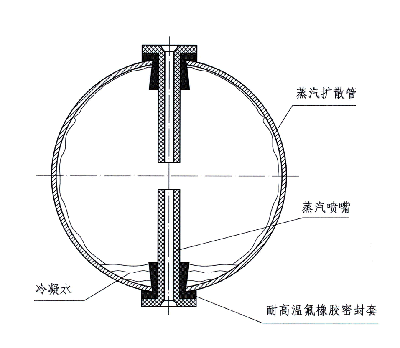

  2、蒸汽分配支管,尤其是喷醉的独特设计,确保汽水分离彻底,绝无冷凝水喷出。精心设计的加长型耐高温聚砜喷嘴,其长度刚好在分配支

  管接近中间的位置,所以只有温度最高靠支管中心部分纯粹的干蒸汽才能从喷嘴喷出;而温度较低的冷凝部分则分布在支管四壁,沿支管流入

  冷凝水集管而排出。喷嘴所用的聚砜材料其热变形温度高达220 0C,高温下仍有极佳的机械强度。



SQK系列扩散器



  3、蒸汽快速扩散器高密度的喷嘴布置,使蒸汽分布极其均匀,从而大大缩短了蒸汽吸收距离,提供超短不湿距离。

  4、所需蒸汽压力低:为防止凝结水飞溅管道,通常干蒸汽加湿器需要蒸汽套管,为保证正常运行,蒸汽压力快速扩散器所需压力最低1KPa即可。

  所以快速扩散器前端蒸汽压力要求范围很宽,低至1KPa,高至400KPa,甚至600KPa,均可满足蒸汽扩散要求。

  5、蒸汽快速扩散器超低空气阻力:由于蒸汽分配支管为圆柱状,所以空气阻力很小。管间距75mm的扩散器,在2.5m/s风速下,阻力仅5Pa左右。

  6、蒸汽快速扩散器安装方便,使用灵活,可在垂直气流中安装。

  四、蒸汽快速扩散器技术参数



蒸汽扩散器参数



  五、蒸汽快速扩散器选型

  空调机组选择蒸汽快速扩散器时,应使其迎风尺寸(不包括蒸汽分配集管和冷凝水集管尺寸)与上风侧的冷热盘管迎风尺寸大致相等,

  当然还必须考虑保留足够的净空高度以便安排冷凝水排管系统。

  加湿器选型所需参数

  1、空调箱内截面尺寸(参考)

  2、空调箱冷热盘管迎风尺寸

  3、空调机组新风量和总风量

  4、加湿前外界新风温、湿度

  5、加湿后要求达到的温、湿度

  6、空调箱加湿段长度(或要求的蒸汽吸收距离)

  蒸汽快速扩散器选型举例

  某全新风机组,风量为60000m3/h,表冷器迎风尺寸为3000(W)×200(H),冬季外界新风为-50C,40%RH,要求室内为240C,70%RH,

  新风机组加湿段长度(即吸收距离)为0.5米,选用蒸汽快速扩散器,试选型。

  1、计算加湿量M

  M=1.2×Q×(d2-d1)×1.1

  =1.2×60000×(13.0-1.0)×10-3×1.1

  =950.4 Kg/h

  2、计算加湿器出入口温度和湿度。假设外界-50C的空气经前端热盘加温后为240C,则此时加湿器入口相对湿度为6%RH,经加湿后,

  假设新风送风温度正好为240C,70%RH。则蒸汽加湿器入口和出口温湿度分别为:

  加湿器入口温度为240C,相对湿度为6%RH

  加湿器入口温度为240C,相对湿度为70%RH

  3、计算管间距

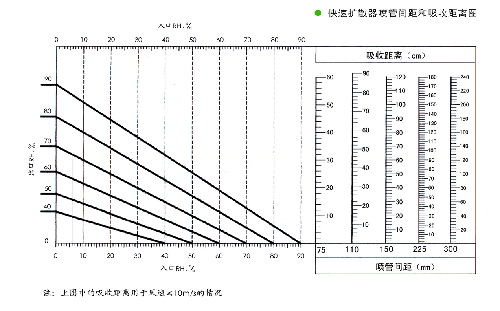

  按图3(分配管间距和吸收距离),由加湿器入口RH>6%作垂直线,与加湿器出口RH=70%的斜线

  相交,再向右作水平线,得110mm管间距的吸收距离为46cm,左右能满足吸收距离,所以初选为110mm间距。

  4、核算加湿量

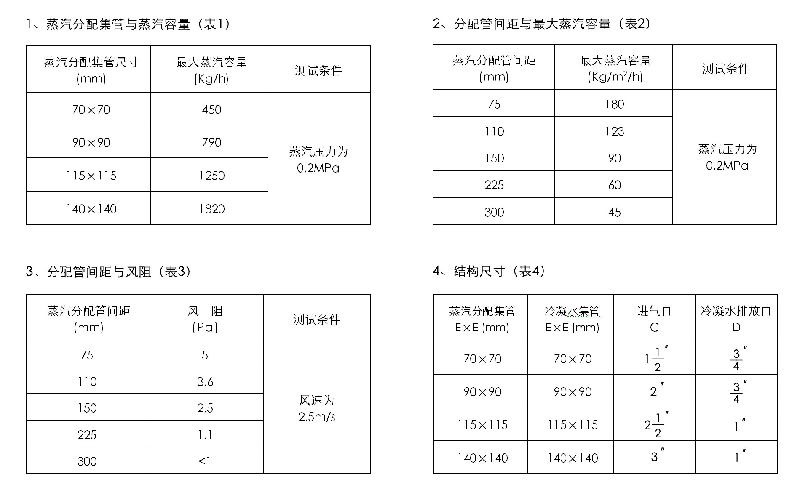

  查表2:110mm间距的扩散器,最大蒸汽加湿量为123kg/m2/h,空调盘管迎风面积=3×2.2=6.6m2。

  选择110mm间距的扩散器,其最大加湿量为:123×6.6=811.8kg/h,该值小于扩散器计算所需的950.4kg/h的加湿量要求,所以必须选择

  间距更为小的扩散器型号。考虑选择75mm间距。



蒸汽快速扩散器



  5、计算75mm间距的扩散器能产生最大加湿量。

  查表2:75mm间距的扩散器,最大蒸汽加湿量为180kg/m2/h。则6.6m2迎风面积的蒸汽扩散器最大能提供180×6.6=1188kg/m2/h。该值

  大于步骤(1)计算所需的950.4kg/h的加湿量要求。

  6、再次复核吸收距离

  查图(3),复核75mm间距的吸收距离为31cm,能完全满足吸收距离50mm的要求。

  所以应选择75mm官间距的扩散器才能同时满足加湿量和吸收距离。

  7、选择蒸汽分配集管截面尺寸

  由于该蒸汽快速扩散器要求加湿量为950.4kg/h,查表1,应选择截面尺寸E×E=115×115的蒸汽分配集管才能满足蒸汽容量要求,

  即蒸汽扩散器总厚度为115mm。

  8、选择喷杆分布形式

  由于W=3000,H=2200,W<1.5H,所以宜选用喷杆垂直布置式。

  9、计算喷杆(分配支管)数目

  由于盘管迎风高度为3000mm,所以喷杆数目=3000÷75=40(根)。

  10、蒸汽快速扩散器选型

  如选择手动控制方式,则选型号为:SQSK-3000×2200-40-V

  如选择电磁阀控制方式,则选型号为:SQCK-3000×2200-40-V

  如选择电动控制方式,则选型号为:SQDK-3000×2200-40-V

  六、蒸汽快速扩散器的安装

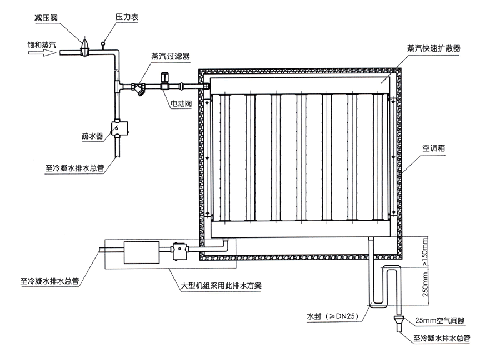

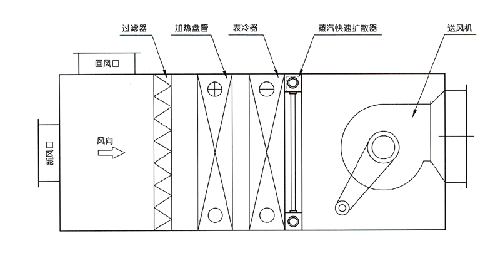

  蒸汽快速扩散器在空调箱内安装示意图



蒸汽快速扩散器安装



  蒸汽快速扩散器系统安装示意图



蒸汽快速扩散器系统安装示意图
