当前位置:奥特思普 | 等焓式工业加湿器 等焓式工业加湿器

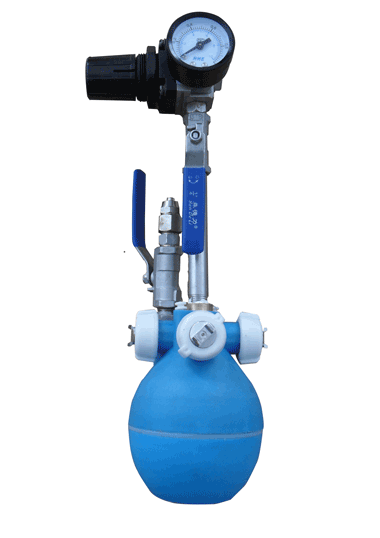

气水混合加湿器_汽水混合加湿器 SQS-05

时间:2018-05-31 17:26:51   作者:奥特思普   来源:奥特思普 浏览次数:
本文导读:气水混合加湿器是目前加湿行业中,较为经济,方便的加湿方式.它主要用于纺织,烟草,电子,农业,核工业,大棚,冷库等多种行业大型厂房或安装在组合空调机组内部

  一、气水混合加湿器_汽水混合加湿器 SQS-05产品性能:

  ●可控的压力设定,可控的覆盖范围;

  ●气体动力,两级雾化系统;

  ●高质量的喷雾颗粒,避免湿地发生;

  ●气路延时设计,有效防止喷嘴堵塞;

  ●配有温、湿度自动控制传感器,可根据实际空气温湿度实现自动加湿、降温;

  ●安装快捷方便,用户只要连接空气压缩机,就可以轻松喷雾工作;

  ●免维护设计,使用寿命长,可一直保持良好的喷雾状态。下表是在3bar水压与气压的条件下,不同喷雾嘴的参数

  二、气水混合加湿器_汽水混合加湿器 SQS-05结构特征:

  四个喷嘴紧凑合理布局,有效减少传输损耗,实现了360度全方位覆盖;内部结构根据浮力和杠杆原理所做的巧妙设

  计,有效使供水量均匀供给,保证雾线的一致性和均匀性。



二流体加湿器



  三、气水混合加湿器_汽水混合加湿器 SQS-05工作原理:

  奥特思普汽水混合加湿器采用虹吸雾化系统原理,分离的压缩气体和液体在特制的不锈钢喷头处汇合,实现两级雾化,获得好的喷雾效

  果,喷雾颗粒直径为5~10um。

  四、气水混合加湿器_汽水混合加湿器 SQS-05功能特点:

  1.可控的压力设定,可控的覆盖范围单个产品在3bar压力时,喷嘴单边气雾距离达5--6米,可以实现100平方米的理想加湿、冷却管理。

  2.气体动力,两级雾化喷雾系统以气体作为动力,会促进喷雾时空气的流动,达到环境改善,避免了水帘降温效果前后不均的现象。

  3. 双联控设计,有效防止喷嘴堵塞气、水路混配设计,解决了传统喷雾工艺方式喷嘴易堵塞的问题。

  4.高质量的喷雾颗粒,避免湿地发生两级雾化系统,喷雾颗粒的均匀性无与伦比,极细微的水雾能够快速蒸发,避免湿地现象的发生。

  五、使用操作步骤:

  (1).确保使用清洁的压缩空气和水:

  空气必须是洁净的,除油、除水和除灰尘,故空压机输出气源端必须有空气过滤器。水应该尽可能纯净, 故水路输

  入源端必须需有前置过滤器。如使用井水等硬度大的水时,建议使用水软化处理装置或水纯净处装置来优化水质。

  (2).检查气路和水路管子连接密封性,确保无漏气漏水现象。

  (3).刚开始调试时,温湿度控制器中电磁阀处关闭状态,故需要将温湿度控制器的温湿度预设置值设定为小于实际

  温湿度值,以便控制器打开电磁阀。

  (4).确保空气和液体供应充足:

  先开启空压机,待其供气源稳定时,开启气路、水路总开关。

  (5).开启所有套件的气、水路球阀。检查其压力表压力是否为3bar.

  六、维护与保养

  1. 定期检查、清洗空气过滤器、水过滤器等过滤器材,避免其堵塞,影响气、水源供应,周期为一个月一次或更短

  时间。

  2. 定期检查水、气路管道是否被污垢堵塞,周期为一个月一次或更短时间。

  3. 定期用自带小工具,清理喷嘴孔和其水路内部过滤网,避免被污垢堵塞。

  七、气水混合加湿器_汽水混合加湿器 SQS-05技术参数:

水压力
(bar)

空气压力
(bar)

水流量
(L/h)

耗气量
(L/min)

单边喷雾距离(mm)

邵特平均值 (µm)

雾滴到达面积
(m2)

10.4

264

5600

5.0

100

8.8

200

4200

7.8

64

8.0

144

3600

9.7

49


材料 主壳体路 聚丙烯(PP) 防腐耐用
喷嘴 316不锈钢 防腐经久耐用
护圈 氟橡胶
重量 单个喷嘴 210g
4个喷嘴 250g
连接方式 气路 Rc1/4 管子直径Φ10mm
Rc1/8 管子直径Φ8mm

  八、空压机配置参数

3bar压力
设备数量
(套)
水流量
(L/h)
总耗气量
( m³/min)
空压机容积流量
( m³/min)
空压机工作压力
(Bar)
空压机功率
(Kw)
1 11 0.150 0.20 8 1.8
2 22 0.300 0.32 8 3.0
3 33 0.450 0.48 8 3.0
4 44 0.600 0.60 8 4.0
5 55 0.750 0.75 8 4.0
6 66 0.900 1.00 8 7.5
8 88 1.200 1.30 8 11
10 110 1.500 1.60 8 11
12 132 1.800 2.00 8 15
18 198 2.700 3.00 8 22

  九、应用行业

  印刷行业

  减少印刷错误、整理文件着色不均匀、纸张翘曲等现象的发生,减少纸张输送时出现的麻烦,提高彩色印刷的清晰度。

  电子行业

  防止静电损坏、静电吸附和电磁烦扰。

  塑料行业

  减少静电引起的切片机麻烦,避免可燃气体爆炸。

  纺织行业

  减少短线、衣服起皱无法事件的发生;减少纺线时纤维膜弯曲;减少原料绒线缠绕在机器身上。

  涂料行业

  避免空气这哦你有浮沉,减少因静电粘接引起的次品。

  食品行业

  维持一定的温度,保证食品新鲜度;加快食品变熟的速度;避免食品在干的环境中开裂。

  农业园艺

  蘑菇房里保持平衡湿度,通过湿度传感器保持合适的湿度等等。

  造纸行业

  减少统一规格的纸张在运输时因不平整发生阻塞;防止纸张微小颗粒着火。

  十、使用功效:

  1.房舍内有效降温

  尚芳气雾降温系统,利用特殊的二次雾化原理,在低压的状态下使气雾达到最理想效果。在气雾产生同时 有效促使空间内气流对流运动,舍内的热量被细小的气雾颗粒蒸发吸收带走,从而达到极佳的冷却降温效 果。

  2.房舍内空气加湿

  秋冬季保持房舍内稳定的空气湿度是保证禽畜健康生产之必须,高效的气雾性能,可以为房舍内 提供恒定、适宜的湿度环境。在内陆省区,常年干燥、湿度偏低,雾佳宝 可以为您提供最佳环境。

  3.带鸡(畜)消毒和药物防治功能

  气雾产生过程中,只要在液路中加入消毒剂或治疗的药物,即可实现喷雾消毒或治疗功效。均匀、全面的

  气雾覆盖,使得带鸡(畜)消毒更彻底,气雾治疗更有效。

  4.高效除尘

  舍内的粉尘粒子是病原微生物的重要载体。

  均匀密集的气雾可有效吸附并显著降低舍内

  粉尘含量,使禽(畜)呼吸道病毒病和大肠

  杆菌病的发病率大大下降,健康水平明显提高。
